怎样计算钢筋的搭接长度
怎样计算钢筋的搭接长度
一个工程是否计算搭接,对钢筋总量影响很大,掌握钢筋搭接知识是预算员必备的基本技能。
只有绑扎情况才计算搭接长度

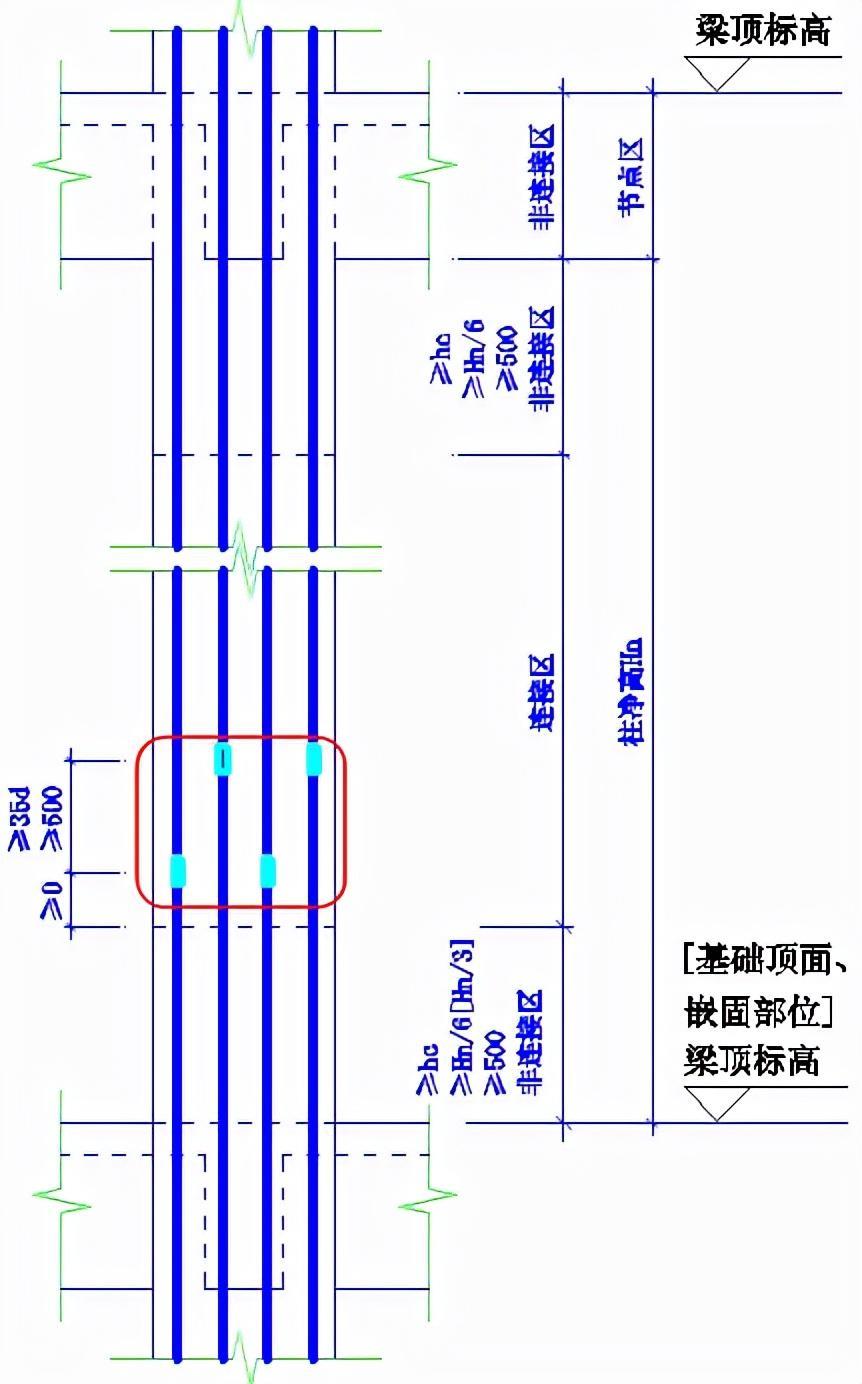

只有绑扎情况才有搭接长度的概念。如图1所示。
图1

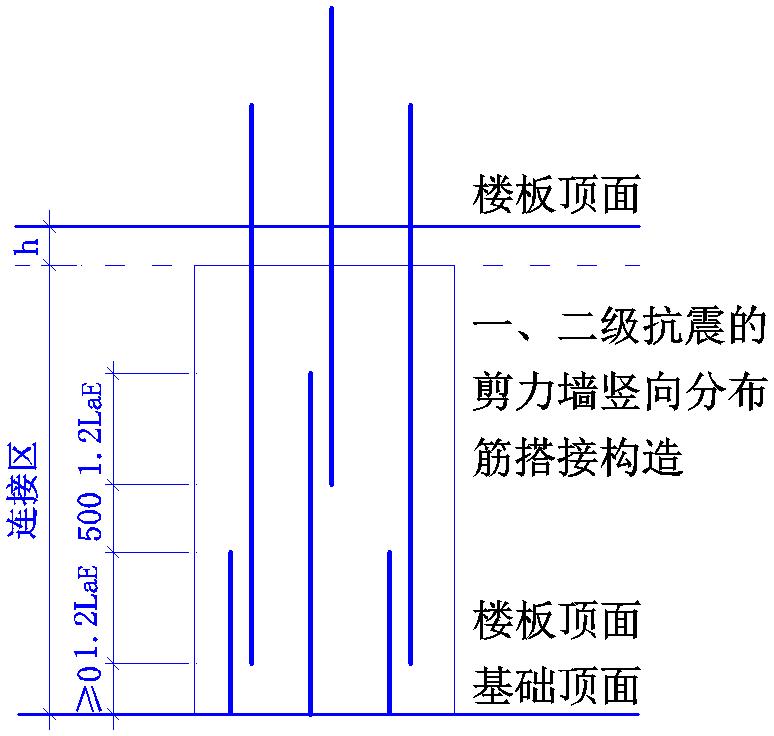

这个图很多人看不懂,画成三维就能看懂了,如图2所示。
图2
焊接和机械连接只有搭接错开长度,没有搭接长度的概念,如图3所示。
图3
钢筋搭接长度计算公式

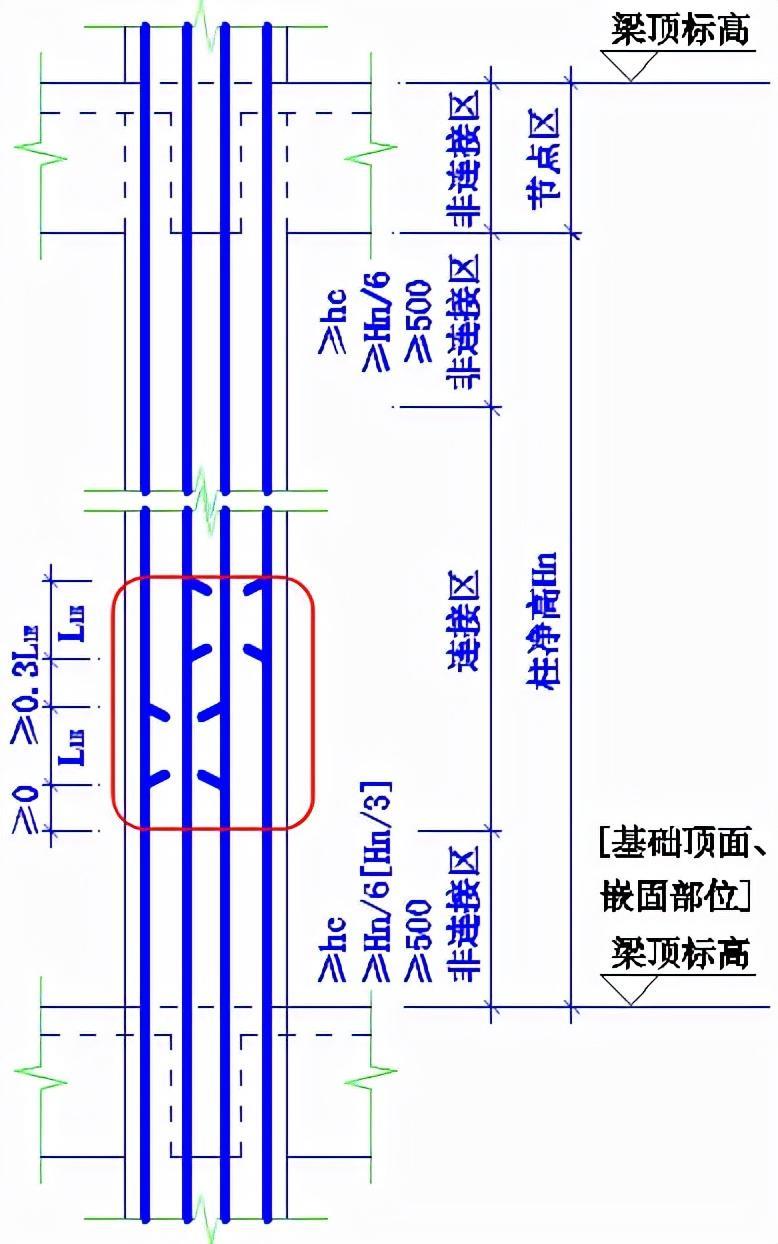

从11G101图集可以查出,钢筋搭接长度的计算公式如图4所示。
图4

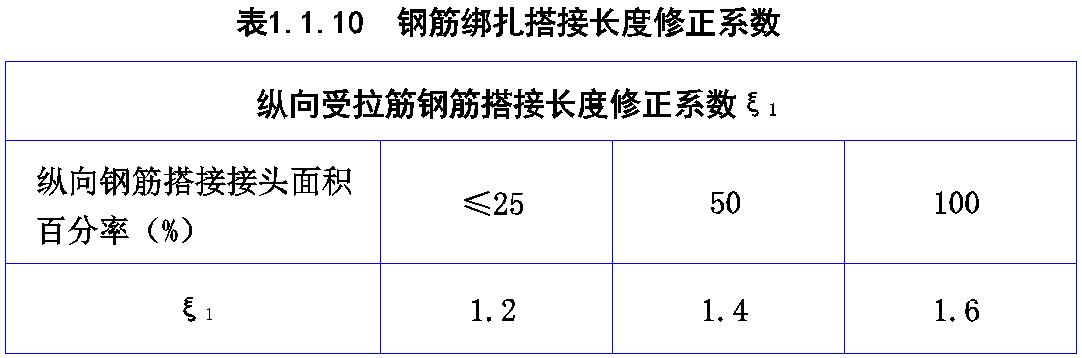

从图4我们看出,钢筋的搭接长度是锚固长度乘以搭接系数,那么搭接系数怎样计算呢,如图5所示。
图5
从图5中我们可以看出,当搭接接头的百分率为25%时,搭接长度修正系数为1.2,当搭接接头的百分率为52%时,搭接长度修正系数为1.4,当搭接接头的百分率为100%时,搭接长度修正系数为1.6。
那什么是钢筋的搭接接头百分率呢?
钢筋搭接接头百分率
所谓的钢筋搭接接头的百分率,就是该区域有搭接接头的纵向钢筋截面积,除以该区域全部纵向钢筋的截面积,计算公式如下。
搭接长度计算举例
下面举一个框架柱搭接长度的例子。
一个工程的抗震等级是2级抗震,框架柱的纵筋是三级20的钢筋,混凝土强度等级为C35,请计算这根柱的纵筋搭接长度。
第一步,先计算柱的锚固长度。

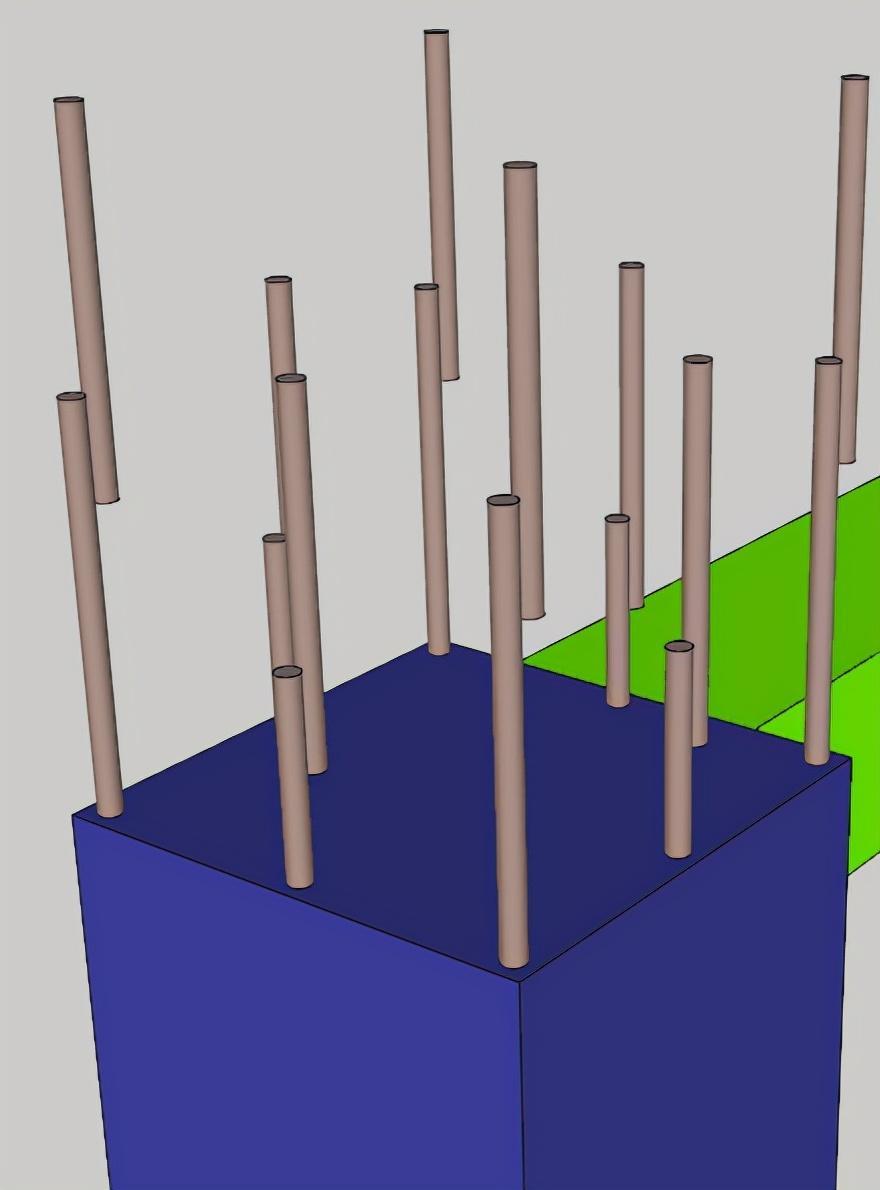

由于三级钢筋和C35两个条件可查处非抗震基本锚固长度为32d,如图6所示。
图6
由于直径是20的小于25,所以锚固长度修正系数为1。
又由于抗震等级是二级的,所以抗震锚固长度修正系数为1.15。
此柱子的锚固长度=1*1.15*32d=1*1.15*32*20=736。
柱子的纵向钢筋搭接接头百分率一般为50%,所以搭接系数选择1.4。
由以上条件可计算出此框架柱的搭接长度=1.4*736=1031mm。
剪力墙垂直筋搭接长度有所不同

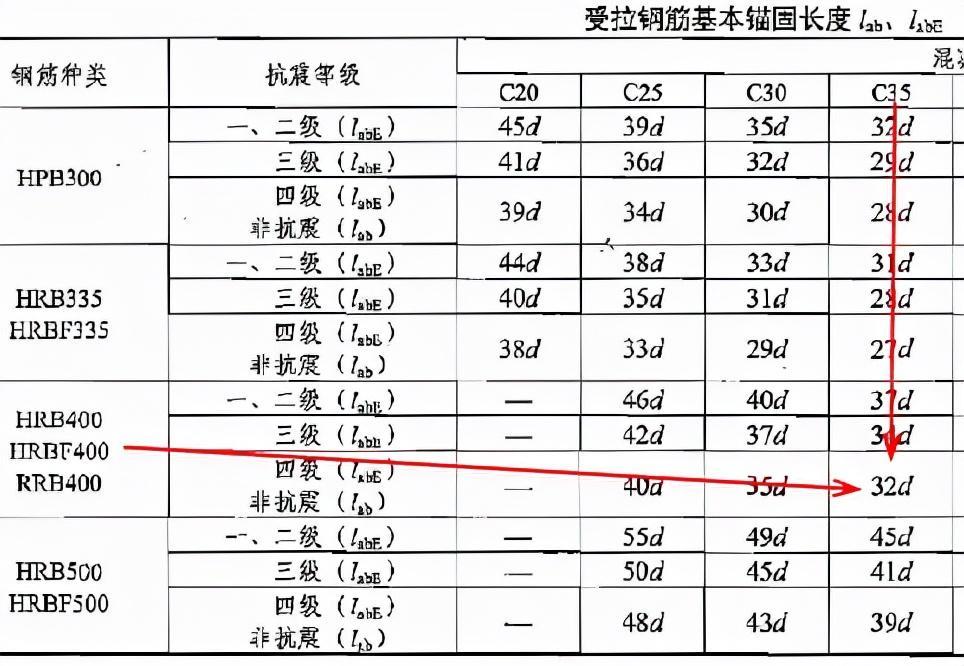

以上说的都是柱、梁等构件的搭接长度计算,剪力墙垂直筋搭接长度有所调整,换成了1.2LaE的锚固长度,如图7所示。
图7
-
