空调器整机从结构上包括室内机、 室外机、 连接管道、 遥控器四部分组成。

室内机组包括蒸发器、 贯流 风扇、 室内风机、 电控部分等；

室外机组包括压缩机、 冷凝器、 毛细管、 轴流风 扇、室外风机、电气元件等。

1、室内机结构

①进风口：房间的空气由进风格栅吸入， 并通过过滤网除尘。

②过滤网：过滤房间中的灰尘。

③出风口：降温或加热的空气经上下导风板和左右导风板调节方位后吹向房间。

④上下风门叶片（上下导凤板）： 调节出风口上下气流方向（一般为自动调节）。

5左右凤门叶片（左右导凤顿）： 调节出风口左右气流方向（一般为手动调节）。

⑥应急开关： 无遥控器时使用应急开关可以开启或关闭空调器的按键。

⑦指示灯：显示空调器工作状态的窗口。

8接收窗 ： 接收遥控器发射的红外线信号。

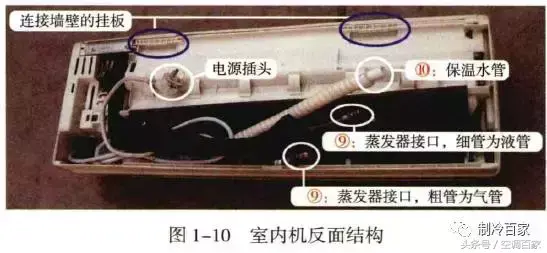

⑨ 蒸发器接口：与来自室外机组的管道连接（粗管为气管， 细管为液管）。

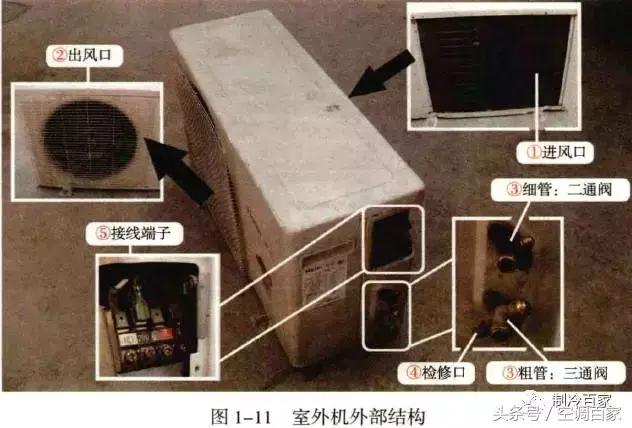

2、室外机外部结构

1、进风口： 吸人室外空气（即吸人空调器周围的空气）。

2、出风口：吹出为冷凝器降温的室外空气（制冷时为热风）。

3、管道接口：连接室内机组管道（粗管为气管接三通阀， 细管为液管接二通阀）。

4、检修口（加氟口j）用于测量系统压力， 系统缺氟时可以加氟使用。

接线端子：连接室内机组的电源线。

3、主要部件安装位置

室内机

制冷系统：蒸发器。

电控系统：电控盒（包括主板、 变压器、 环温和管温传感器等）、 显示板组件、 步进电机。

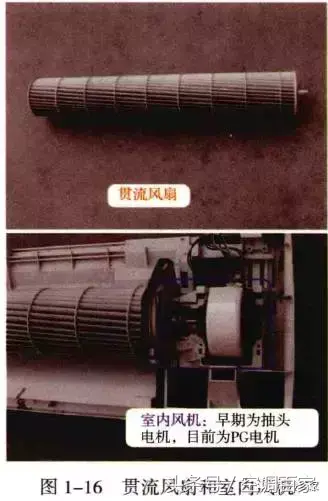

通风系统：室内风机、 贯流风扇、 轴套、 上下和左右导风板。

辅助部件：接水盘。

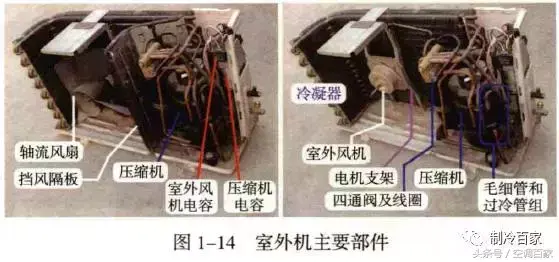

室外机

制冷系统：压缩机、冷凝器、毛细管、四通阀、过冷管组。

电控系统：室外风机电容、 压缩机电容。

通风系统：室外风机（轴流电机）、 轴流风扇。

辅助部件：电机支架。

4、电控系统

电控系统相当于 “大脑” 用来控制空调器的运行 一般使用微电脑（MCU） 控制方式，具有遥控、 正常自动控制、 自动安全保护、 故障自诊断和显示、 自动恢复等功能。

电控系统主要部件见图：

通常由主板、遥控器、变压器、环温和管温传感器、室内风机、步进电机、 压缩机、 室外风机、 四通阀线圈等组成。

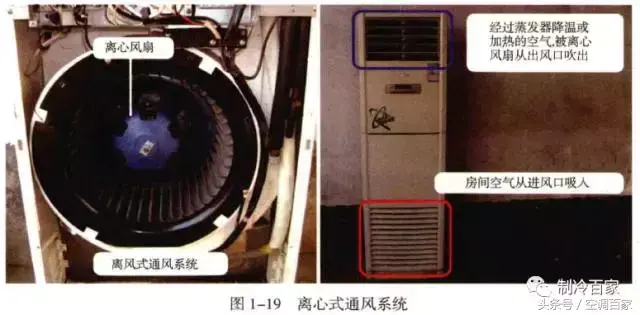

5、通风系统

为了保证制冷系统的正常运行而设计， 作用是强制使空气流过冷凝器或蒸发器， 加速热交换的进行。

6、箱体系统

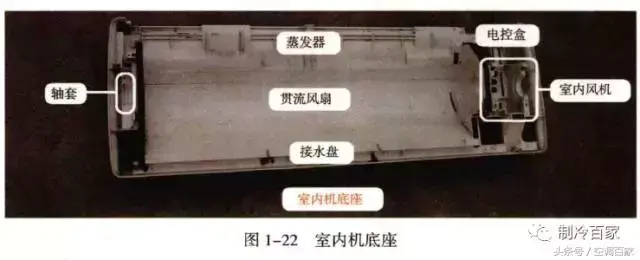

箱体系统是空调器的骨髓。挂式空调器室内机组的箱体系统（即底座），所有部件均放置在箱体系统上，根据空调器设计不同外观会有所变化。

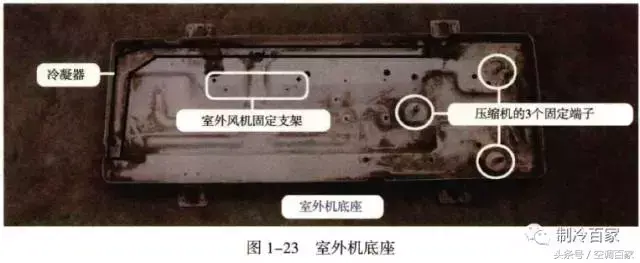

室外机底座，冷凝器、室外风机固定支架、压缩机等部件均安装在室外机底座上面。

《完》
